高慧（公司）（未认证）

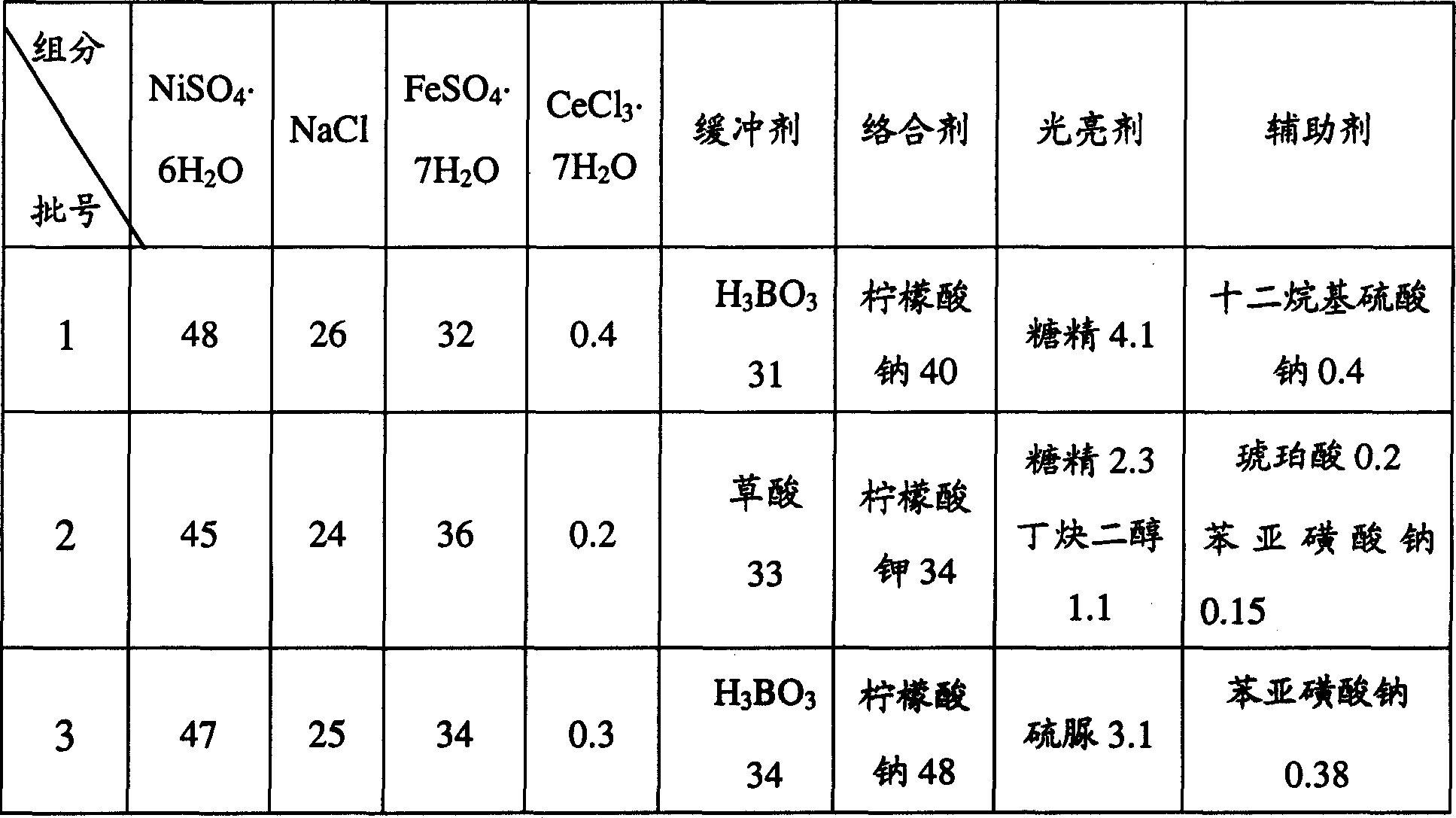

本发明属于精密合金领域，涉及因瓦合金箔的制备方法。本发明所述的因瓦合金，即镍含量为35~37%(wt%)的Fe-Ni合金，所述的因瓦合金箔的制造方法是采用电沉积法，电解液为低金属盐浓度的硫酸盐体系，同时添加缓冲剂、络合剂、光亮剂和辅助剂，并使用304不锈钢、Ir氧化物涂层钛板分别作为阴极和阳极材料；电沉积的工艺参数为：温度50~70℃，pH3.0~4.5，电流密度1.0~10.0A/dm2，阴阳极间距10~30mm，电沉积时间5~50min。将阴阳极置于电解液中，通以一定时间的直流电，将因瓦合金沉积在阴极上，然后取出阴极板冲洗干净，经干燥将其表面形成的Fe-Ni合金层剥离下来，即成为因瓦合金箔

第一步：对接专利转让需求客户。

第二步：专利转让人和专利受让人签署专利转让合同。

第三步：双方准备好专利转让需要的相关文件。

第四步：将相关的文件递交给专利局。

第五步：等待专利转让结果。

买卖双方需提供的材料
	企业或组织	个人
受让方	①营业执照复印件 ②专利权转让协议 ③专利代理委托书	①身份证复印件（签名） ②专利权转让协议 ③专利代理委托书
转让方	①营业执照复印件 ②专利权转让协议 ③没有变更记录的专利需提供《专利请求书》 有变更记录的专利需提供《手续合格通知书》 ④下证专利需提供专利证书原件。 ⑤若有代理机构提供《解除委托代理协议》	①身份证复印件（空白处签名） ②专利权转让协议 ③没有变更记录的专利需提供《专利请求书》 有变更记录的专利需提供《手续合格通知书》 ④下证专利需提供专利证书 ⑤若有代理机构需提供《解除委托代理协议》
